Technologie d'écran tactile résistif à fil analogique 5-

Dans5-écrans tactiles résistifs à fil, la feuille inférieure a une distribution équipotentielle dans les directions X et Y, la tension de la feuille inférieure est mesurée par la feuille supérieure. L'électronique principale est basée sur la couche inférieure en verre, avec une tension uniforme appliquée à la couche supérieure en plastique. Un contact provoque un contact électrique entre les couches supérieure et inférieure. Selon le point de contact, les tensions aux quatre coins du verre sont différentes et sont mesurées par un algorithme complexe dans le contrôleur pour calculer la coordonnée xy du point de contact.

Les avantages de l'écran tactile à résistance à cinq fils sont que le substrat en verre est relativement ferme et difficile à déformer, et l'ITO qui y est attaché peut être entièrement oxydé. Le matériau en verre n'absorbe pas l'eau et son coefficient de dilatation est très proche de celui de l'ITO. La déformation n'endommagera pas l'ITO. L'ITO de la couche supérieure n'est utilisé que comme électrode de plomb et aucun courant ne circule. Par conséquent, il n'est pas nécessaire d'exiger une conductivité uniforme. Même s'il est endommagé en raison d'une déformation, cela ne provoquera pas de « dérive » de l'écran de résistance.

Les électrodes de l'écran tactile à résistance à cinq fils ne peuvent pas être conduites depuis les quatre côtés par des bandes conductrices comme l'écran à résistance à quatre fils, ce qui provoquerait un court-circuit. Les électrodes sont dispersées dans de nombreux motifs de résistance répartis autour de l'écran tactile, puis conduites depuis les quatre coins. Ces motifs sont utilisés pour rendre le gradient de tension dans les directions X et Y de l'écran tactile linéaire et faciliter la mesure des coordonnées.

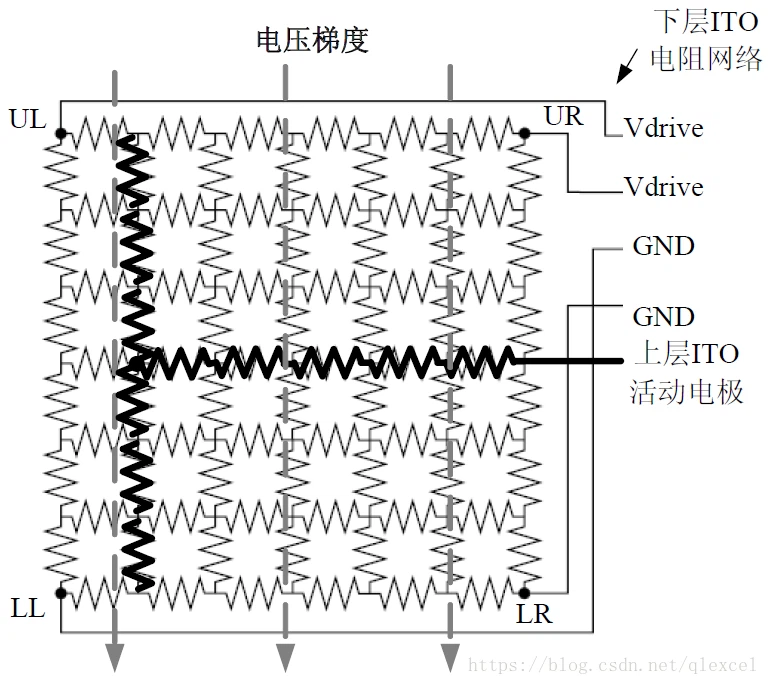

Lorsque l'écran tactile résistif à cinq fils fonctionne, UL applique la tension de commande vdrive et LR est mis à la terre. La mesure des coordonnées X et Y du contact est divisée en deux étapes suivantes :

1. Calculez la coordonnée Y, appliquez la tension de commande vdrive à l'électrode ur, l'électrode LL est mise à la terre et l'électrode mobile est utilisée comme borne de sortie pour mesurer la tension au point de contact.

2. Calculez la coordonnée X, appliquez la tension de commande vdrive à l'électrode LL, l'électrode ur est mise à la terre et l'électrode mobile est utilisée comme extrémité de connexion pour mesurer la tension au point de contact.

Structure de différence entre les technologies 4-fil et 5-fil

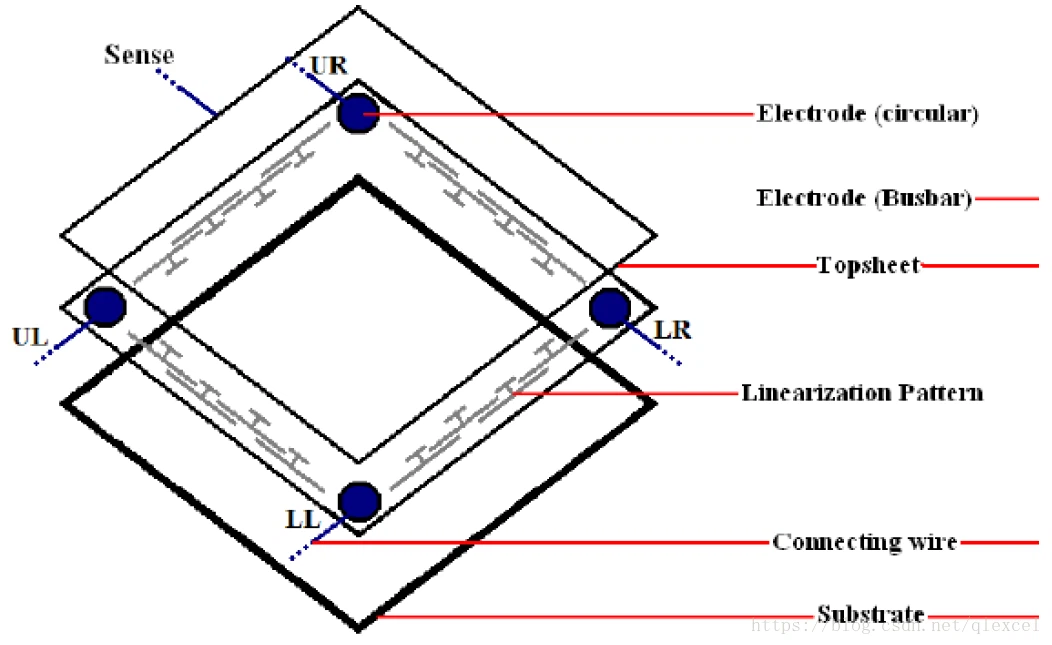

Le5-écran tactile résistif filairevise à éliminer les inconvénients de la4-écran tactile résistif filaire. La structure adoptée par l'écran tactile résistif à cinq fils est la suivante : les électrodes X et Y sont toutes fabriquées sur la couche ITO fixée au substrat en verre, tandis que l'ITO de la couche supérieure n'est utilisé que comme électrode mobile. Les électrodes X et Y de la couche inférieure ITO mènent UL, ur, ll, LR depuis les quatre coins, et l'électrode active de la couche supérieure est ajoutée, il y a donc cinq lignes au total.

Tout comme la technologie résistive à fil analogique, un capteur résistif à fil analogique se compose de feuilles supérieure et inférieure qui se font face avec un espace entre elles. Contrairement à la technologie résistive à fil analogique, les électrodes sont placées aux quatre coins de la feuille inférieure dans la technologie résistive à fil analogique.
